八、 HiT 数字化会议系统
(二)CV-4000系列带表决会议系统

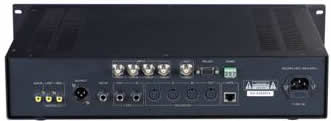

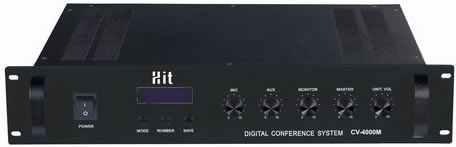

1.CV-4000M表决型会议主机
特性:
● 可独立运作或外接电脑结合软件同步联动操作
● 脱离电脑时可具有下列几个功能:会议讨论、表决/选举/评论/自动跟踪摄像
● 具三种会务管理模式:开放模式(FREE)、先进先出(FIFO)、限制发言(LIMIT)
● 可直接选择显示文字种类功能:中文简体/中文繁体/英文
● 具有主席模式选择功能:可以选主席专用/主席普通
● 具有自动关机选择功能:可选自动关机有/无
● 具有主席提示音选择功能:可选有/无
● 面板具有LCD液晶显示屏,122x32点阵显示会议模式。面板上具有功能键、旋钮供系统调节或设定之用
● 单一主机具有四组主缆端子可连接60组以上会议单元,并具有负载及短路保护功能,增加扩展设备可实现250台会议单元同时使用
● 系统具有高品质声音效果
● 具一组音频讯号输入端子,可外接CD播放机等音源输入设备
● 具一组MIC输入端子,可外接手握MIC及无线MIC等信号
● 具3组音频讯号输出端子,可外接录音或音响设备
● 具有RS232连接插座可外接电脑
● 具有表决模块,可脱离电脑实现表决功能(由ID号为001之主席单元控制)
● 具有视像模块,可实现自动跟踪影像功能
● 与电脑连接使用时,可以通过电脑管理软件实现脱离电脑时的所有功能外,还增加了指定发言、申请发言、主席专有、设定发言时间等功能
● 主机与会议系统单元的数字控制及声音信号采用统一电缆传送(8芯)
技术参数:
频率响应 |
100Hz-18KHz; |
总谐波失真 |
在100Hz-18KHz会议系统声音输出失真小于0.1% |
|
内置1.5W监听喇叭,并具音量调节 |
功耗 |
500W,采用AC220V供电 |
安装 |
可安装于19英寸的标准机柜中 |

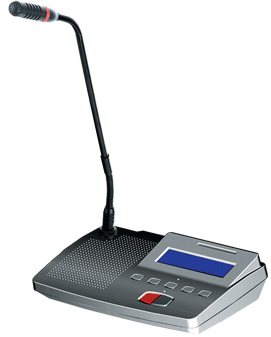

2.主席单元 CV-4000C
特性:
主席单元除具有代表单元的所有特点以外还具有以下特点:
● 系统中主席单元不受限制,并可置于回路中任意位置
● 具有一组耳机输出插孔和一组无线MIC输入插孔(可选项)
● 具有强制切断代表单元麦克风发言的优先功能和主席优先的提示音,且不受其他主席单元的强制切断。
● 具有主席专有模式:主席按PRIO键关闭处于发言状态的代表单元后,所有代表单元不能再开启,直至该主席单元结束发言关闭麦克风。
● ID号为001的主席机可以控制实现表决功能。

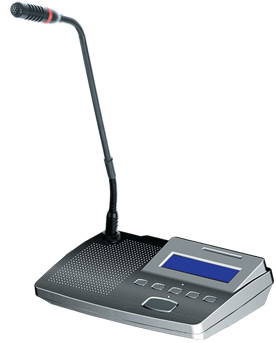

3.代表单元 CV-4000D
特性:
● 台面可移动式、可拔插咪管
● 采用全新PC辅助设计
● 具有160x32的LCD显示屏
● 单元具有8芯插座用于系统“T”型连接。
● 可以发言与聆听,内置高保真扬声器及外接耳机插孔。
● 可绕式电容麦克风,并配可更换式防风罩
● 话筒杆具有加长型可供选择
● 麦克风具有发言单键与指示灯,可控制/显示发言状态
● 麦克风具有双色灯环
● 具有表决功能(脱离电脑可以由ID号为001的主席机控制表决)
● 具有三种语言选择(中简/中繁/英文)显示提示信息
● 单元由系统主机供电。输入电压为DC24V,属于安全范围
● 频率响应:100Hz-13KHz。
● 灵敏度:-44dB ±2dB
● 参考讲话距离:20~50cm
4.CF-4000C 嵌入式主席单元
特性:
● 主席话筒具有强制切断代表单元发言的优先功能.
● 单元具有发言单键与指示灯,可自由控制发言状态
● 开机讲话时,红色灯环同时发光,可明确指示出正在发言人的位置.
● 具有自动关机功能:在停止发言35秒后,话筒可自动关机。
● 使用电容式咪芯,咪管采用可绕式设计,并配可更换式防风罩, 话筒杆具有加长型可供选择。
● 使用SYSTEM D型连接线。单元具有8P-DIN插座用于系统“T”型连接,可根据会场实际情况订制延长线。
● 系统中主席单元数量不受限制,并可置于回路中任意位置
● 主席单元不受各种限制功能的限制。
● 具有五键表决功能、民主评议、选举功能。
● 具有视像跟踪功能。
● 单元由系统主机供电。输入电压为18V直流电,属于安全范围
● 频率响应:100-16000Hz;
● 灵敏度:-42±2dB
● 拾音距离: 20~50cm
5.CF-4000D 嵌入式代表单元
特性:
● 单元具有发言单键与指示灯,可自由控制发言状态
● 开机讲话时,红色灯环同时发光,可明确指示出正在发言人的位置.
● 具有自动关机功能:在静音35秒后,话筒可自动关机。
● 使用电容式咪芯,咪管采用可绕式设计,并配可更换式防风罩, 话筒杆具有加长型可供选择。
● 使用SYSTEM D型连接线。单元具有8P-DIN插座用于系统“T”型连接,可根据会场实际情况订制延长线。
● 具有五键表决功能、民主评议、选举功能。
● 具有视像跟踪功能。
● 单元由系统主机供电。输入电压为18V直流电,属于安全范围
● 频率响应:100-16000Hz;
● 灵敏度:-42±2dB
● 拾音距离: 20~50cm

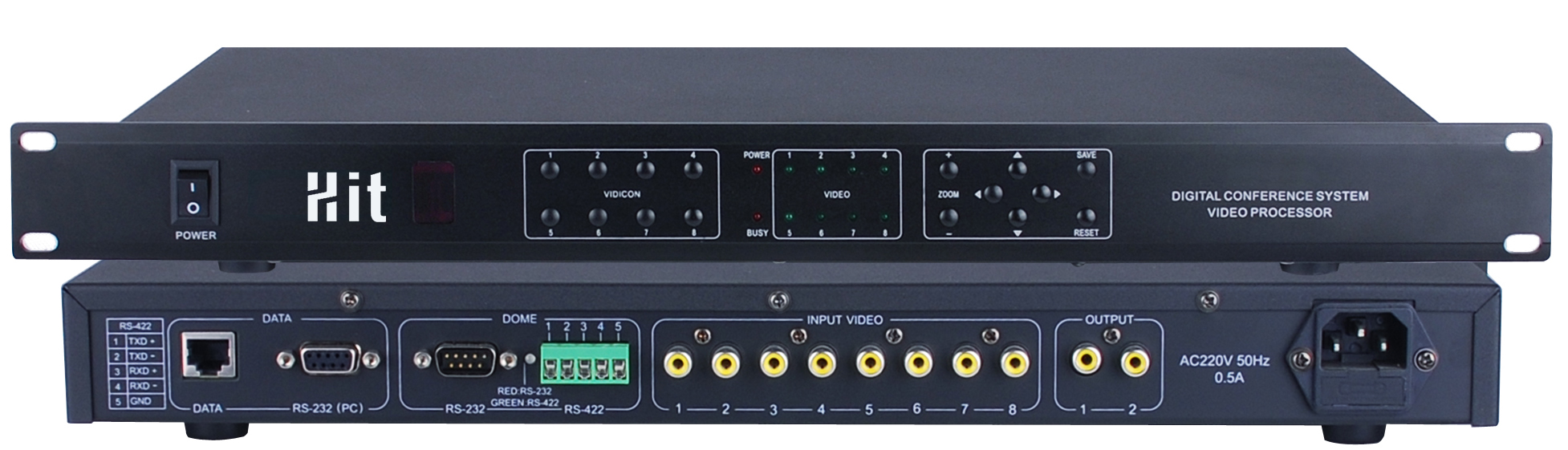

6.摄像跟踪控制器:CV-4000E
现代社会对会议的要求不仅只局限于简单的声音需求上,而且要求音影备份记录或是远程传输,本系统就是为满足这种需求而设计的。本系统能实现发言与摄影的联动,从而实现自动跟踪定位摄像功能。本系统操作简单,可通过配合软件来设置摄像点,也可脱离电脑进行摄像点的设置,增强了使用的灵活性及节约成本
技术参数:
电源 |
220V |
功率 |
50W |
视频切换矩阵 |
RCA 莲花插头,8输入2输出 |
支持两种高速云球协议 |
Pelco_D波特率9600 |
控制接口 |
RS-232或RS-422 |
控制方式 |
电脑控制或主机面板按键控制 |
尺寸 |
480 x 240 x 45 mm |
7.双显卡PCI-E CV-4000DC
特性:
● 插口:PCI-E
● 视频接口:一路VGA 1024 x 768及一路DVI或S—VIDEO
8.会议表决软件(带USB密钥) CV-4000S
特性:
● •本控制软件为绿色软件,使用时只需要复制到电脑的硬盘上
● •实时检测表决子机的工作状况,方便工作人员操作和实时了解系统的工作状态
● •交互式操作界面,简单易用
● •可记录大量的会议资料,如议题、候选人资料等等
● •具有大会签到功能,通过按表决器的签到键或专用IC智能卡
● •具有表决、选举、民主评议三种模式可选项、可设定表决的时间
● •自动统计表决结果,并自动对比预设的通过条件来判断是否通过
● •可将会议资料用表决结果显示到投影或电视上
● •具有在大会进行过程中插入字幕或标语的功能
● •可将大会进程等资料下载到电脑保存或打印的功能
● •具有软键盘代替摄像机的操作键盘
● •所有设置工作在视像中央处理器的预设状态下完成
● •具有全开放、限制人数、压倒轮替、自动开机、主席专有模式等多种会议模式
9. 彩色会议标清摄像机(CV-65B)
CV-65B是本公司自行研发的一款带高智能人机对话、可自定义和操作信息显示菜单;内置18倍光学变倍、12倍数码变倍、自动聚焦SONY一体化机芯,具备高速云台功能、预置位128个,并具备定时校准复位功能;支持SONY VISCA、PELCO P/D(RS232C、RS422)通讯协议的视频会议摄像机。
该高清视频会议摄像机已广泛应用于视频会议、远程教学、监视、医疗、会议、培训室、法院、因特网通讯等等。
特性:
● 216倍放大(18倍光学变焦,12倍数码变焦)
● 水平分辨率:530TV
● 独创的电子开关倒立和360度全方位旋转
● 独创的VISCA可视菜单操作和电脑控制软件扩充协议(可提供扩充指令)
● 独创的VISCA 128个预置位和32个地址级联扩充协议(可通过遥控器或扩充操作软件直接设置)
● 独创的S-VIDEO和VIDEO可选菜单操作输出
● 菜单可选VISCA 、PELCO协议操作
● 多功能快捷设置、调用、修改、输入、清除等功能方便操作使用
● 开机自检信息提示,远程菜单修改协议、地址、波特率等通讯信息
● 可变的镜头变倍控制速度:通过内置菜单设置可将变倍速度设置在1-7级
● 时钟显示、菜单编程10组时钟定时运行:预置位、垂直/水平扫描、预置位巡视四点扫描,多点扫描
● 菜单编程看守位运行:预置位、垂直/水平扫描、预置位巡视、两点或四点扫描、多点扫描
● 128个预置位任意编程功能:停留时间1-255秒,可通过设置菜单设置
● 6组可编程水平、垂直扫描速度:通过内置菜单设置可将扫描速度在每秒1-180度之间
● 6组两点或四点扫描:可编程垂直、水平同步轨迹球面运行
● 6组可任意编程多点串并预置位运行轨迹模式
● 2组花样轨迹行存储演试、可记忆包括所有标准P/T/Z控制轨迹
● 水平手动控制速度:0.1-180度/秒;垂直手动控制手动:0.1-120度/秒
● 高端工艺模具和电路设计,图像效果超过同类任何一款产品
技术参数:
成像设备 |
1/4 Super HAD CCD |
CCD有效像素 |
约44万像素 |
水平分辨率 |
530线 |
信号制式 |
NTSC/PAL |
同步系统 |
内部/外部 |
视频输出 |
CVBS:1.OVp-p75/Ω |
扫描频率 |
H:15.625KHZ/V:50HZ |
镜头 |
18倍光学,12倍电子 |
焦距 |
F=4.1-73.8,F=1.4-3.0 |
水平视角 |
4.1度-48度 |
最少物距 |
10mm |
最低照度 |
1Lux |
增益 |
自动/手动可设 |
聚焦 |
自动/手动可设 |
信噪比 |
>50dB |
快门速度 |
1/50 to 1/10000自动手动可设 |
预设定位 |
128个位置可编程 |
平移/俯仰角 |
360度(平移),120度(俯仰) |
平移/俯仰速度 |
0.1-180度(平移),0.1-120度(俯仰) |
平移/俯仰速度 |
自动/手动可设 |
平移/俯仰方同 |
手动可任意设定 |
模拟输出 |
VBS(BNC),Y/C(4芯Mini DIN) |
摄像机控制接口 |
RS-232C(VISCA协议)/RS-422(VISCA协议) PELCO:P/D |
工作温度 |
0-50℃ |
存放温度 |
-20℃-60℃ |
电源要求 |
DC12V |
功耗 |
10W |
重量 |
2.0kg |
随机配件 |
AC适配器(1个),红外摇控器(1个),AC适配器电缆(1条),天花板安装架(2个1套),使用说明书(1本) |
